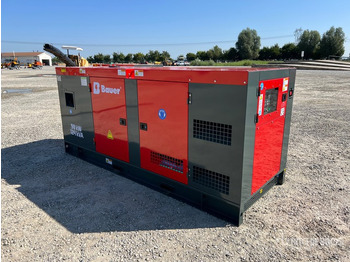

مجموعة المولد Bauer GFS-120 ATS, 120 kW/150 kVA

Funktioner Maks. effekt [kW/kVA/HK] 132 / 165 / 179.47 Kontinuerlig effekt [kW/kVA/HK] 120 / 150 / 163.16 Nominel spænding [V] 230 / 400 Frekvens [Hz] 50 Hastighed [omdr./min.] 1500 Effektfaktor [cos φ] 0.8 Autonomi: Driftstid [ca. timer] 8-10 pr. tank Driftsstøj: Lydtryksniveau LPA [7m] [db(A)] 75 Husets dimensioner og vægt: Dimensioner L x B x H [mm] ca. 2950 x 1100 x 1280 Vægt tør ca. [Kg] 1600 Brændstoftankens kapacitet [L] 135 Kabinet kan låses Ja Transportanordning til gaffeltruckposer [udvendig afstand 1,00 m] / kranøjer Farver på hus RAL 7012 / RAL 3000 Motor Mærke Ricardo Model nr.: ZH6105IZLD/132KW Brændstoftype: Diesel Emissionstrin Ikke-emissionscertificeret Antal cylindre 6 Slagvolumen [L] 7.02 Kompressionsforhold 16:1 Boring x slaglængde [mm x mm] 105 x 135 CO²-emissioner i.a. (trin III) CO²-prøvningsprocedure i.a. (trin III) Cyklus firetakts Hastighedsregulator Mekanisk Hastighed [omdr./min.] 1500 Starter elektrisk med batteri Indbygget spænding [V] 12V / 24V Batterispænding [Ah] 230 / 400 Kølesystem Vandkøling Termostat (°C) 71-85 Maksimal vandtemperatur 98 Udstødningssystem lydisoleret Vedligeholdelsesinterval 1 x om året eller hver 250 timers drift (alt efter hvad der kommer først) Filter- og olieskift 1 x om året eller hver 250. driftstime (alt efter hvad der kommer først) Generator Mærke Stamford Modelnavn: YHG / 120kW 1500 rpm Generatorsystem Børsteløs, selvspændende, AVR med automatisk spændingsregulering, 100% kobbertrådsvikling Generatortype: Synkron Isoleringsklasse H Spændingsregulering Elektronisk IP-beskyttelsesklasse 23 Antal faser 3 Frekvens 50 Hz Frekvenstolerance ≤ ± 1 % Spændingskonstans ved hastighedsafvigelse -5 % +30 % (%) 1 Effektfaktor 0,8 cos φ (haltende) Spændingsregulator AVR Udgangstilstand 3 ydre ledere / 1 neutral leder Udgange: 1 x CE 1-faset 16A / 1 x CE 3-faset 16A / 1 x CE 3-faset 32A / Klemrække til direkte husforsyning eller ATS-afbryder Hovedafbryder IP23 grad af beskyttelse Højde ≤ 1000m Nettype TN-CS net Telefonpåvirkningsfaktor (TIF) ≤ 50 THF ≤ 2% Spændingsregulering, stabil tilstand ≤ ± 1 % Transient tilstand Voltage ≤ -15% ~ + 20% Ubalanceret belastningskapacitet maks. 15 % Kontrolpanel Mærke: SmartGen Model navn: HGM 6120N LCD-skærmopløsning 132 x 64 pixels baggrundsbelyst Justerbare skærmsprog kinesisk, engelsk, spansk, russisk, portugisisk, tyrkisk, polsk og fransk Betjening Fysiske trykknapper Skærm akryl glas Skærm og knap Silicagelpanel og knapper kan bruges til sikker betjening i tilfælde af temperaturudsving Stik via plug-in RS485 kommunikationsport, kan udføre 3 fjernfunktioner via MODBUS-protokol. CANBUS-stik, tilsluttet det elektroniske indsprøjtningssystem med J1939, til overvågning af ofte anvendte parametre (vandtemperatur, olietryk, omdrejningstal og brændstofforbrug osv.), styring af start, stop og omdrejningstal (controller med CANBUS-stik er påkrævet) Om CANBUS-stik Velegnet til 3P4W, 3P3W, 1P2W og 2P3W (120V / 240V), 50Hz / 60Hz AC net., Måling af 3-faset spænding, 3-faset strøm, frekvens, strømparametre for lysnettet / generatorer. PCL Editor giver brugeren adgang til konfigurerbare funktioner for at opfylde specifikke applikationskrav. Driftsstatus, fejltilstande og aflæsninger vises på LCD-displayet og front-LED'erne
